    • Topic : « y'a des architecte sur le fofo ? »

    Liste des sujets
    Avatar de KoalaGangs KoalaGangs
    Posté le 02/03/2023 à 20:11:25
    Citation de Zarkrein
    ce que tu ne vois pas sur cette vue
    en usinage c'est typiquement un perçage

    comment ça un perçage ? https://image.noelshack.com/minis/2017/25/7/1498346972-tomokote.png

    c'est quoi que t'appelle un perçage ? pour moi un perçage c'est ou trou fait avec une perceuse donc pas plus d'un cm de diamètre donc pas des pointiller sur plusieurs mettre https://image.noelshack.com/minis/2017/22/1496496929-tomokkoo.png
    Avatar de Pseudo supprimé Pseudo supprimé
    Posté le 02/03/2023 à 20:21:27
    Citation de KoalaGangs
    comment ça un perçage ? https://image.noelshack.com/minis/2017/25/7/1498346972-tomokote.png
    c'est quoi que t'appelle un perçage ? pour moi un perçage c'est ou trou fait avec une perceuse donc pas plus d'un cm de diamètre donc pas des pointiller sur plusieurs mettre https://image.noelshack.com/minis/2017/22/1496496929-tomokkoo.png

    c'est juste un exemple
    quand tu fais un perçage sur le haut de ta pièce
    la vue de haut va représenter le rond
    et la vue de face va représenter la profondeur en pointillé
    Avatar de KoalaGangs KoalaGangs
    Posté le 02/03/2023 à 20:26:47
    Citation de Zarkrein
    c'est juste un exemple
    quand tu fais un perçage sur le haut de ta pièce
    la vue de haut va représenter le rond
    et la vue de face va représenter la profondeur en pointillé

    ça doit pas être ça, irl y'a rien en tout cas pas au sol peut être au plafond mais j'ai pas fait gaffe sur le coup https://image.noelshack.com/minis/2017/22/1496496929-ffff.png
    Avatar de KoalaGangs KoalaGangs
    Posté le 02/03/2023 à 20:39:53
    Citation de Wermerde
    C'est tiré d'un plan technique ton truc mais quel corps de metier ?
    Gaine electrique ? Flux d air ? Menuiseries ?
    T as pas le plan dans sa globalité ?

    c'est une agence immo qui me la fourni

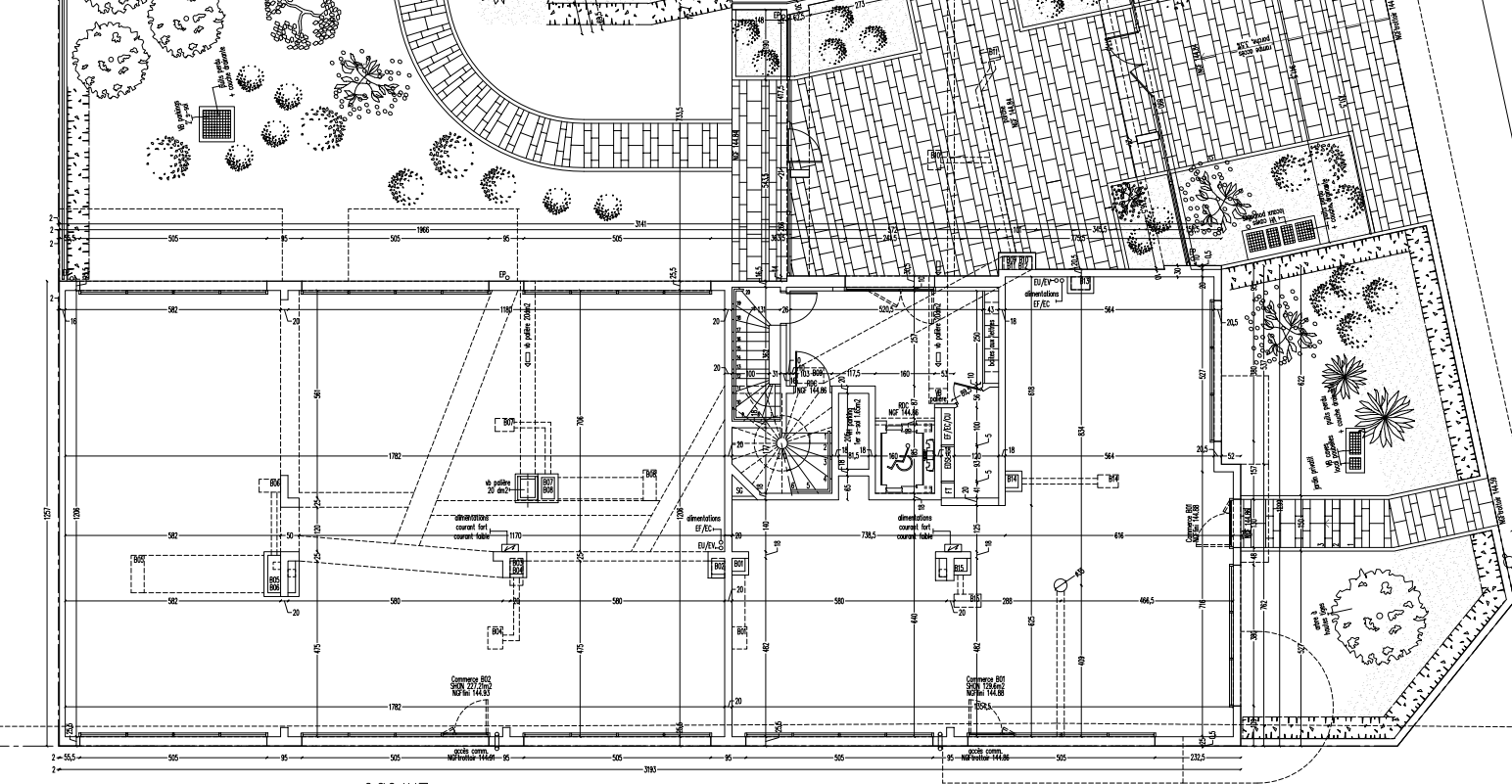

    le plan dans sa globalité https://image.noelshack.com/minis/2023/09/4/1677785961-man.png
